WM-RMS2000 远程监控系统

通常来说，"远程监控"的定义是指无需亲临现场即可获取设备运行状态或工况信息。

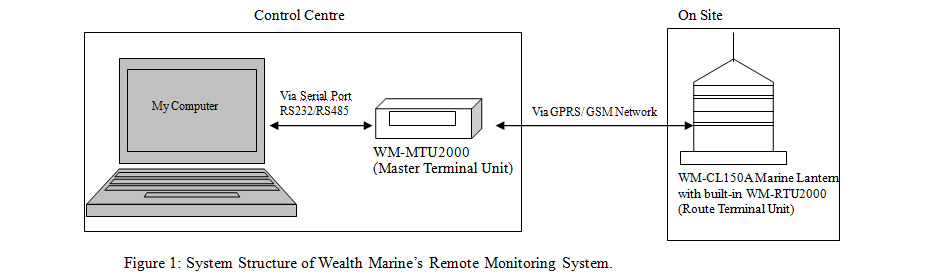

WM-RMS2000远程监控系统由连接工作站的主终端单元（安装Windows系统软件）和安装在航标内部的路径终端单元组成（参见图1）。

根据现场环境和终端用户需求，可通过VHF、GSM-GPRS、卫星、AIS航标等适当传输网络建立通信链路。

WM-RMS2000远程监控系统主要由三大组件构成：主终端单元(WM-MTU2000)、路径终端单元(WM-RTU2000)和计算机硬件/工作站（搭载Windows操作系统的PC）。

1. WM-RTU2000路径终端单元

   WM-RTU2000安装在WM-CL150A LED航标灯内，具备以下功能：可改变航标灯闪光特性、配备自动报警系统，并能通过传输系统直接向控制中心（主终端单元WM-MTU2000）传输数据。

   该智能路径终端还可执行控制中心预设的指令，实现远程监控功能。

   监控功能：

   1. 航标灯(WM-RTU2000)输出数据：

      1. 特定航标灯的闪光特性
      2. 工作状态下航标灯的光强
      3. 航标灯名称ID/序列号
      4. 被监控航标灯的SIM卡号
      5. 数据报告的接收时间
      6. 航标灯工作模式（强制"开启"、"关闭"或"恢复"）
      7. 电池工作电压
      8. 光控开关工作状态（开/关）
      9. 航标灯位置坐标
      10. 同步模式

   2. WM-RMS2000自动报警报告：

      1. 航标灯故障/异常闪烁
      2. 电池工作电压过低/过高
      3. 灯光强度不足
      4. 浮标移出安全边界
      5. 光控开关/光敏元件故障
      6. 与浮标通信中断

2. WM-MTU2000主终端单元：

   主终端单元(WM-MTU2000)仅包含MTU2000通信电路板和供电电路板（含各类指示灯）。外壳尺寸可根据现有系统空间限制或用户需求定制。

   位于控制中心的主终端单元可实现以下功能：

   1. 控制航标灯 - 强制开启（日间）
   2. 控制航标灯 - 强制关闭（夜间）
   3. 远程更改航标灯闪光特性
   4. 设置电池工作电压上下限
   5. 按需远程接收/发送实时数据
   6. 设置浮标安全边界
   7. 设置数据报告频率（＞4次/天）
   8. 设置航标灯光强
   9. 设置光控开关/光敏元件（开/关）

   外壳面板标准指示灯及功能包括：

   • 电源开关
   • 电源指示灯
   • 运行指示灯
   • 数据发送指示灯
   • 数据接收指示灯
   • 交流电源输入插座（含电源线）
   • 保险丝保护
   • RS232/RS485串行接口
   • 天线接口

MTU2000通信电路板通过板载GSM模块管理数据传输，PCB板上设有本地SIM卡插槽（类似手机设计）。

该通信板提供RS232/RS485串行接口显示接入，可便捷连接台式机或笔记本电脑。MTU2000通信板和供电板可集成于紧凑型手持设备或桌面模块中。
